Réglage automatique machine-outil : gains et mise en œuvre

Sur une ligne d’usinage, chaque changement de série, chaque remplacement d’outil ou chaque reprise après un arrêt impose un réglage manuel. L’opérateur usine une ou plusieurs pièces d’essai, mesure les cotes, corrige les offsets, et recommence jusqu’à tomber dans la tolérance. Ce processus absorbe du temps machine, génère des rebuts ou des retouches, et dépend largement de l’expérience individuelle du régleur. Le réglage automatique de machine-outil — piloté par des algorithmes de contrôle de procédé — vise à supprimer cette boucle manuelle en calculant et en appliquant la correction optimale dès la première pièce.

Pourquoi le réglage manuel est une source de pertes structurelles

Le réglage manuel introduit trois types de pertes difficiles à compenser par ailleurs.

La variabilité opérateur : deux régleurs expérimentés ne convergeront pas vers le même offset de la même façon, ni dans le même délai. Cette dispersion sur la remise en production se retrouve dans les données de capabilité (Cp, Cpk) et masque la performance réelle du procédé.

Le temps perdu en début de série : chaque pièce d’essai immobilise la machine et consomme de la matière. Sur des centres d’usinage à haute valeur ajoutée, ce gaspillage se chiffre rapidement en minutes perdues par lot — et en milliers d’euros à l’échelle d’une année.

Le risque de non-conformité : un régleur sous pression peut valider une pièce limite ou mal interpréter une dérive en cours de production. Sans méthode statistique, la décision repose sur l’intuition plutôt que sur une règle de décision objective.

Ces pertes ne sont pas anecdotiques. Elles représentent une fraction significative de l’OEE (Overall Equipment Effectiveness, taux de rendement synthétique) que les outils Lean classiques peinent à adresser, car elles sont invisibles dans les relevés de pannes ou de changements de série.

Le principe du contrôle automatique de procédé (APC)

L’APC (Automated Process Control) est la famille de méthodes qui ferme automatiquement la boucle entre la mesure et l’action corrective sur la machine. Le principe est simple : à chaque cycle ou à chaque lot, un algorithme compare la valeur mesurée à la cible, calcule un écart, et détermine la correction à appliquer sur l’offset machine avant la pièce suivante.

L’algorithme le plus utilisé en usinage est le régulateur EWMA (Exponentially Weighted Moving Average, moyenne mobile à pondération exponentielle). Il attribue un poids décroissant aux mesures passées, ce qui le rend robuste aux valeurs aberrantes tout en restant réactif aux dérives lentes liées à l’usure outil. Le paramètre de pondération (λ) s’ajuste selon la stabilité du procédé : une valeur faible lisse davantage et convient aux procédés bruités ; une valeur élevée suit plus fidèlement les dérives rapides.

D’autres stratégies coexistent — régulateurs PID adaptés à l’usinage, Dead-band controllers qui n’agissent que si l’écart dépasse un seuil — mais le principe reste identique : remplacer le jugement ponctuel de l’opérateur par une règle de décision stable, traçable et indépendante des individus.

Mettre en œuvre un système de réglage automatique

La mise en œuvre suit quatre étapes concrètes.

1. Qualifier le procédé avant d’automatiser

Un APC ne corrige pas un procédé instable : il amplifie ses défauts. Avant d’activer la correction automatique, il est indispensable de disposer d’une étude R&R (Repeatability & Reproducibility) sur le système de mesure et de vérifier que la machine ne présente pas de causes spéciales actives. Un Cpk inférieur à 1,0 dû à de la variabilité aléatoire ne se règle pas par un meilleur offset.

2. Connecter la mesure à l’algorithme

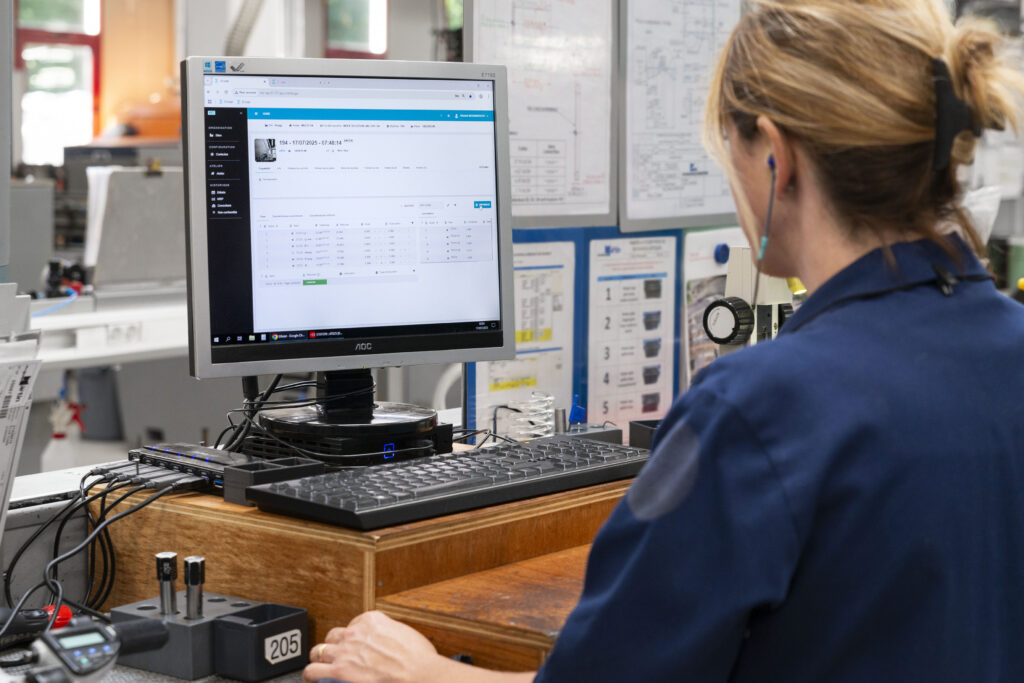

Le flux de données doit être fiable et rapide. Selon les configurations, la mesure provient d’un palpeur intégré à la machine, d’un MMT (machine à mesurer tridimensionnelle) en ligne, ou d’un moyen de contrôle manuel dont les résultats sont saisis dans le logiciel. La latence entre la mesure et l’envoi de la correction conditionne l’efficacité du système.

3. Paramétrer et valider l’algorithme

Le choix de λ et du seuil d’activation se fait idéalement sur historique, par simulation. Il faut ensuite valider sur une série réelle en comparant les distributions avant/après activation : réduction de l’écart à la cible (centrage), réduction de la dispersion, nombre de pièces hors tolérance.

4. Former les opérateurs au nouveau rôle

Automatiser le réglage ne supprime pas l’opérateur : il passe d’un rôle d’exécution à un rôle de supervision. Il doit comprendre quand le système agit normalement, quand une alarme signale une dérive hors de la capacité de correction automatique, et comment reprendre la main manuellement si nécessaire.

Les gains observés en production

Les retours d’expérience convergent sur plusieurs bénéfices mesurables. Le temps de réglage en début de série chute significativement : là où trois à cinq pièces d’essai étaient nécessaires, la première pièce usinée après correction automatique est souvent bonne. La dispersion des cotes en cours de production se réduit, car les dérives lentes sont compensées avant d’atteindre les limites de tolérance. La traçabilité s’améliore : chaque correction est horodatée et justifiée par un écart calculé, ce qui facilite les audits qualité.

Le réglage automatique de machine-outil n’est pas une promesse de perfection : il exige un procédé préalablement maîtrisé, des données de mesure fiables et une organisation prête à exploiter les alertes que le système génère. Mais pour les équipes qui remplissent ces conditions, il constitue l’un des leviers les plus directs pour améliorer simultanément la qualité de première pièce, la productivité et la répétabilité inter-équipes.
